產品說明
應用：
該儀器用于檢測各種材料內部的缺陷（鋼、不銹鋼、銅、鋁、硬質合金、鑄件、復合材料、和焊縫等等），可有效檢測出氣孔、裂紋、疏松、夾雜、未焊透等缺陷，功能實用，是筆記本式數字超聲波探傷儀，廣泛應用在鍋爐、壓力容器制造、航天、航空、電力、石油、化工、海洋石油、管道、軍工、汽車、冶金、船舶制造、機械制造、石油機械、金屬加工業、金屬鋼結構、鐵路交通、核能電力、高校等行業。
功能特點：
1、30個獨立探傷通道，各通道探傷參數可存儲在SD卡上（也可轉存至電腦PC機上），不丟數據；中文觸摸式鍵盤，操作過程亦有中文提示。
2、儀器內存有JB4730、GB11345、DL/T820、ASM/API/Other等標準，DAC曲線自動生成，也可根據實際工件（如焊縫、鍛件、鑄件、管材、板材、車軸、車輪、小徑管等）生成自定義探傷工藝，現場探傷無需攜帶試塊。
3、內置有大平底、平底孔鍛件探傷方法，AVG曲線自動生成，自動計算鍛件探傷靈敏度，可實時顯示缺陷孔徑Φ值。
4、手動、自動校驗探測功能兩種模式；只需找準高波，可實現探頭自動校準（始偏、K值），亦可測試材料聲速。
5、三角聲程測量數據和SL值（DAC）、新增輸入板厚實時直接計算焊縫多次波缺陷深度；鑄鍛件缺陷孔徑Φ值（AVG）實時顯示，聲程數據可用毫米和微秒（聲波傳輸飛行時間）顯示。
6、屏幕凍結定量功能，隨時捕捉波形，包括峰值記憶和包絡波形。
7、報警功能包括進波門、DAC門、AVG，門位、門寬和門高可調節；另有一路模擬音頻報警信號輸出（可接頭戴式耳機，用于環境噪聲大的場合，也可接駁外置報警裝置）。
8、彩色TFT液晶屏顯示動態變化顏色的波形，可以在從明亮、陽光直射到完全黑暗的環境中高對比度地觀察波形。液晶屏快速的響應時間（60Hz刷新率）能夠在快速掃查時回波也顯示無遺；確保無漏檢之憾。
9、擴展軟件功能：焊縫剖面缺陷定位顯示；RF 射頻模式下的回波-回波功能。
10、數據輸出包括一個 USB 接口、一個LAN以太網接口、一個SD卡插槽，存儲器的容量擴充至10萬個波形數據/通道探傷參數（1G SD卡）；
11、體積小（外形尺寸220X185X55 mm），重量輕，帶電池僅1.6Kg；使用進口高能鋰離子充電電池，工作時間達8小時。
性能指標：
* 120Mhz采樣，60Hz屏幕刷新率，工作頻率范圍0.1-40MHz
* 顯示屏：6〞高亮度、高分辨率彩色TFT液晶顯示屏
* 增益：110dB(0.1、2、6、步距調節，亦可直接輸入增益值)
* 聲程顯示范圍：0.1-7.5mm(鋼縱波)
* 探測范圍：0.1-6000mm(鋼縱波)
* 聲速范圍：1m/s～99999m/s
（1mm步距調節，亦可直接輸入聲速值）
* 動態范圍： ≥36dB
* 垂直線性誤差：<3 %
* 水平線性誤差：<0.1%
* 噪聲電平：<8%
* 靈敏度余量： >60dB(探頭2.5P Φ20，試塊 200mm Φ2平底孔)
* 脈沖移位： 0.0～3000mm
* 探頭延時： 0.00us～50.00us，分辨率0.01us
* 掃描分辨率：0.1mm (0～100mm)；
1mm (100～1000mm)；
10mm（1000～8000mm)
*探頭類型： 單探頭、雙晶探頭、穿透探頭
*閘 門： 進波門、失波門
標準配置：
主機： 一臺（不含電池）。
電源： 一套（5000mHA鋰離子電池一塊，充電器一只）。

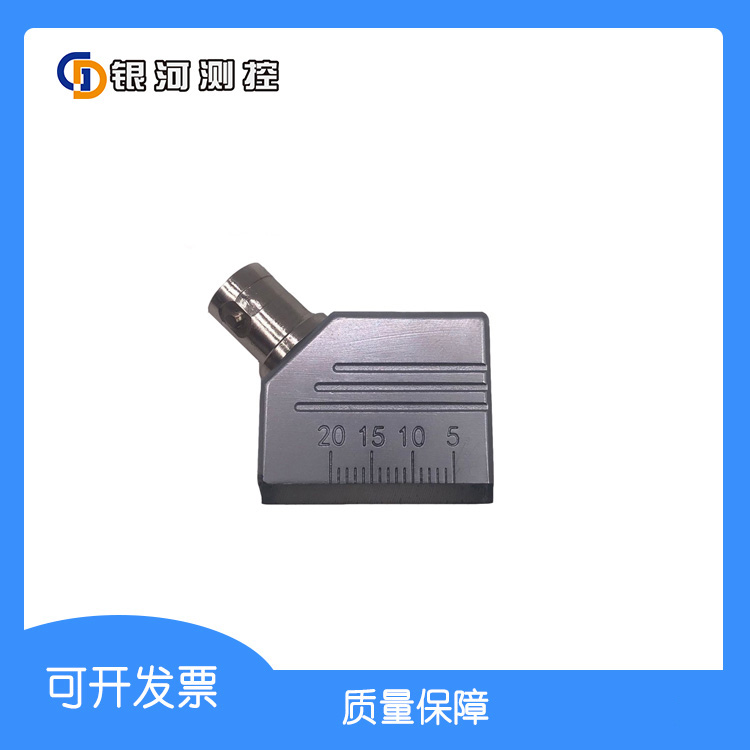

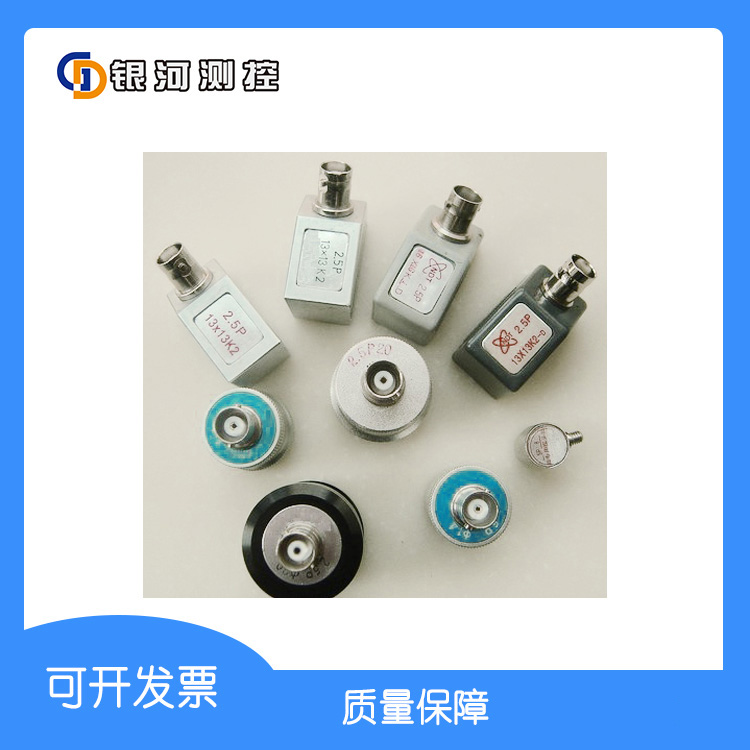

探頭： 直探頭2.5P Φ20，一個。 斜探頭2.5P 13X13 K2，一個）。
探頭線：C9-Q9一根。
讀卡器： 一個。
SD卡：一個（容量隨機）。
文件資料：說明書一份，合格證一張、保修卡一張，裝箱單一份。
技術資料：拷貝在SD卡內，含探傷儀電子文檔說明書、探傷數據處理軟件、常用探傷標準、
超聲波探傷常識、鋁合金專用儀器箱一只。
