該儀器用于檢測材料內部的缺陷（鋼、不銹鋼、銅、鋁、硬質合金、鑄件、復合材料、和焊縫等等），可有效檢測出氣孔、裂紋、疏松、夾雜、未焊透等缺陷，功能實用，是筆記本式數字超聲波探傷儀，應用在壓力容器制造、金屬鋼結構、船舶制造、機械制造、電力、化工、石油機械、汽車、冶金、高校等行業。

功能特點：

• 自主知識產權,傳承于經典，創新在當下，超越于未來，一切盡在掌握中。

• 大容量預置通道， 90個獨立探傷通道，中文觸摸式鍵盤，操作過程中文提示，簡化探傷過程。

• 全中文顯示，快捷熱鍵功能，快速進入或即時完成波峰記憶，自動增益等各種常用功能，操作方便快捷。

• 大容量動態記錄 優化設計的實時檢測過程記錄、回放管理功能，減輕工作人員的負擔；動態記錄時顯示DAC曲線可輕松判廢，防止漏檢，滿足新容規的要求（可直接在儀器上或通過電腦、MP4等終端回放視頻）。

• 裂紋測高：使用目前較為實用的端點衍射法對裂紋進行測高。

• 儀器內存有JB47013、GB11345-2013、DL/T820、ASM/API/Other等多種標準版本，DAC曲線自動生成，也可根據實際工件（如焊縫、鍛件、鑄件、管材、板材、車軸、車輪、小徑管等）生成自定義探傷工藝，現場探傷無需攜帶試塊。

• 內置有大平底、平底孔鍛件探傷方法，AVG曲線自動生成，自動計算鍛件探傷靈敏度，可實時顯示缺陷孔徑Φ值。

• 三角聲程測量數據和SL值（DAC）、缺陷孔徑Φ值（AVG）實時顯示，聲程數據可用毫米和微秒（聲波傳輸飛行時間）顯示。

• 多模式探頭校準 提供高度自動化的探頭調校模式，更快捷、準確、簡單地校準探頭和儀器；或提供傳統的人工調校模式，提供向前兼容性，通過自由的選擇提高了操作靈活性。

• 屏幕凍結定量功能，隨時捕捉波形，包括峰值記憶和包絡波形。

• 報警功能包括進波門、失波門、DAC門、AVG門定位聲光報警，門位、門寬和門高可任意調節；閘門波形雙色顯示（更方便的判定缺陷），另有一路模擬音頻報警信號輸出（可接頭戴式耳機，用于環境噪聲大的場合，也可接駁外置報警裝置）；

• 彩色TFT液晶屏顯示動態變化顏色的波形，可以在從明亮、陽光直射到完全黑暗的環境中高對比度地觀察波形。液晶屏快速的響應時間（60Hz刷新率）能夠在快速掃查時回波也顯示無遺；無漏檢之憾。

• 擴展軟件功能：焊縫剖面缺陷定位顯示；RF 射頻模式下的回波-回波功能。

• 數據輸出包括一個 USB 接口、一個LAN以太網接口、一個SD卡插槽，存儲器的容量擴充至10萬個波形數據/通道探傷參數（1G SD卡）；各通道檢測數據可存儲在SD卡、U盤或電腦上，數據保存便捷。

• 體積小（外形尺寸220X180X50 mm），重量輕，帶電池僅1.36Kg；使用進口高能鋰離子充電電池，工作時間達8小時。

• 現代化的生產工藝 嚴苛的器件篩選，流水化的SMT技術，多重保護性設計，嚴謹?shù)腝C檢驗，使用無憂。

性能指標：

• 高頻（240MHz）采樣，60Hz屏幕刷新率，工作頻率范圍0.1-40MHz，

• 顯示屏：5.9〞高亮度、高分辨率彩色TFT液晶顯示屏

• 增益：110dB(0.1、2、6、步距調節，可直接輸入增益值)

• 聲程min顯示范圍0.1-7.5mm(鋼縱波)

• 探測范圍：0.1-9999mm(鋼 縱波)

• 聲速范圍：1m/s～99999m/s（1mm步距調節，亦可直接輸入聲速值）

• 動態范圍：  > 36dB

• 垂直線性誤差：  < 2%

• 水平線性誤差：  < 0.5%

• 噪聲電平        < 8%

• 靈敏度余量：          > 62dB(試塊 200mm Φ2平底孔)

• 脈沖移位：    0.0～3000mm

• 探頭延時：    0.00us～50.00us，分辨率0.01us

• 掃描分辨率：0.1mm (0～100mm)；1mm (100～1000mm)；10mm (1000～8000mm)

• 衰減器精度：＜ ±1dB/12dB

• 工作模式：單/雙、穿透

• 檢波方式：半波/射頻

標準配置：

• 主機：  一臺（不含電池）。

• 電源：  一套（5000mHA鋰離子電池一塊，充電器一只）。

• 探頭： 直探頭2.5P Φ20，一個；斜探頭2.5P 13X13 K2，兩個）。

• 探頭線：C9-Q9兩根。

• 讀卡器： 一個或U盤：一個（容量隨機）。

• 文件資料：說明書一份，合格證一張，保修卡一張，裝箱單一份。

• 技術資料：拷貝在SD卡或U盤內，含探傷儀電子文檔說明書、探傷數據處理軟件、常用探傷標準、超聲波探傷常識。

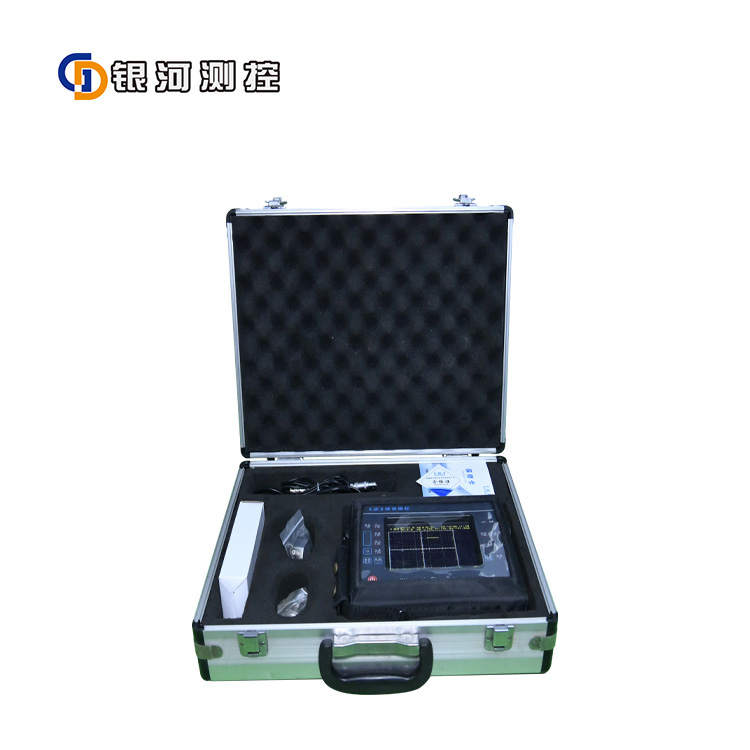

• 儀器保護包一只

• 鋁合金專用儀器箱一只。




應用舉例：

1、焊縫探傷：

完善的DAC曲線和包絡波形比較功能令回波評價工作更輕松、更方便、更準確。（來自焊縫的缺陷回波與一組DAC曲線及焊縫剖面缺陷定位顯示）。

2、鍛件、鑄件探傷：

靈敏度余量大于60dB，max探測范圍達8000mm，YHUT-380更適合于大型鍛件和粗晶材料（鑄鋼件、球墨鑄鐵件等）的檢測。

缺陷孔徑Φ值實時顯示

3、回波定性分析：

　　RF射頻回波顯示功能非常適用于需要對回波特性作進一步分析的場合。

4、數據處理：

海量探傷數據存貯，可完成波形屏幕拷貝和通過PC機打印，波形可粘貼到用戶自定義文檔報告或表格報告，檢測報告更為實用，超聲探傷實現計算機管理。（PC機界面圖）

5、多種色彩顯示：

系統各顯示參數顏色可調，強光下可見，弱光里可視，保證各種光線條件下的屏幕清晰度，屏幕因光線反射引起的誤判和漏檢。

聯系人：達剛

聯系電話：13773606606
